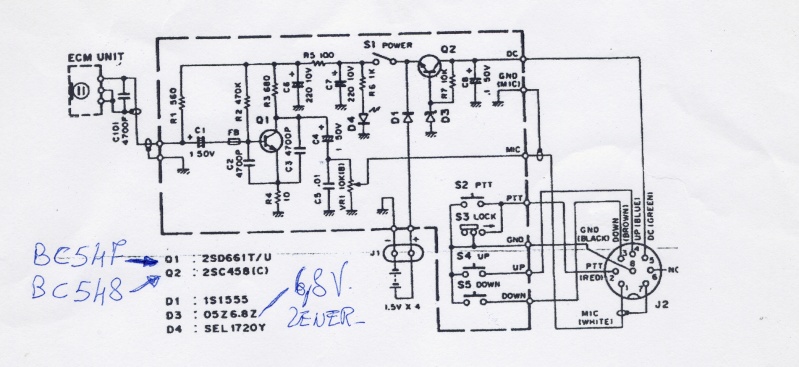

REPLICA MC80
Ne sono stati fatti 5 esemplari sia su pcb che millefori tutti funzionanti, al posto della capsula a condensatore si può insrire una presa jack stereo da 3,5mm cosi' facendo nella presa jack si possono usare tutte le cuffie microfono per compiuter .
chi lo usa collegato ad una pila da 9v consiglio di spostare l'interuttore direttamente sull'alimentazione della pila per evitare di ritrovarsi poi con la pila scarica causa il circuito di alimentazione formato da Q1 che resta inserito.
chi invece lo alimenta direttamente con 4 pile stilo può ommettere tutto il circuito formato da Q1
oppure seguendo lo schema originale, prelevare direttamente l'alimentazione dal connettore microfonico dell'apparato .
NB.
Controllare sul manuale del proprio apparato lo schema di collegamento elettrico del connettore microfonico
73 de ik4nqk-andrea
chi lo usa collegato ad una pila da 9v consiglio di spostare l'interuttore direttamente sull'alimentazione della pila per evitare di ritrovarsi poi con la pila scarica causa il circuito di alimentazione formato da Q1 che resta inserito.
chi invece lo alimenta direttamente con 4 pile stilo può ommettere tutto il circuito formato da Q1
oppure seguendo lo schema originale, prelevare direttamente l'alimentazione dal connettore microfonico dell'apparato .
NB.
Controllare sul manuale del proprio apparato lo schema di collegamento elettrico del connettore microfonico
73 de ik4nqk-andrea
